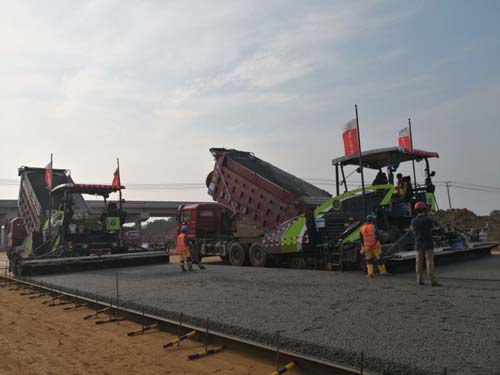

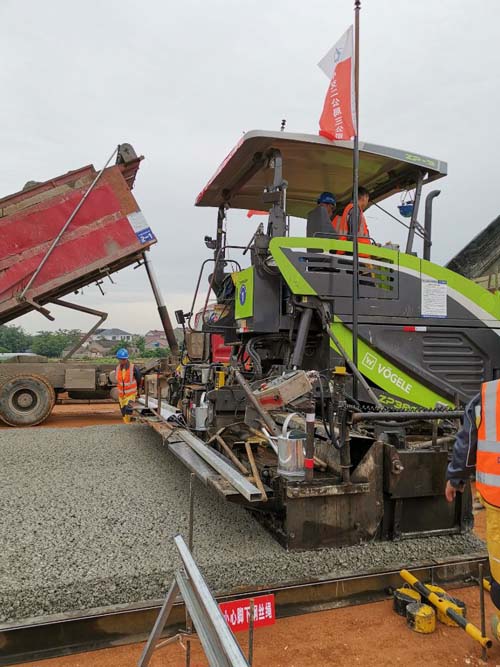

5月30日，溧高高速公路常州段采用“3D攤鋪”技術進行水穩底基層試驗段攤鋪.這是全省高速公路建設中首次采用這一技術。據介紹，徠卡3D攤鋪控制系統主要由測量機器人和攤鋪機控制系統組成。系統工作時，用于機械控制測量機器人將捕獲和測量安裝在攤鋪機桅桿上的360°棱鏡的三維坐標數據，通過攤鋪機控制系統的超級藍牙電臺將采集的棱鏡坐標數據實時傳送到攤鋪機控制系統的MPC1310控制箱，控制箱將獲得的當前坐標信息與設計卡中的三維設計數據進行對比計算，生成相應的平面和高程修正信息并傳遞攤鋪機左右兩側邊控箱，再由邊控箱對應生成相應的比例驅動信號，通過液壓電磁閥驅動攤鋪機牽引臂液壓油缸使熨平板進行相應方向和高程的調整和修正，從而使攤鋪道面產生坡度和高程變化，彌補下層路面波動，實現所要求的路面平整度和高程，在具體施工過程中為實現道面攤鋪的精確控制要求，另一臺測量全站儀一直處于監測道面攤鋪狀況，真正實現過程監控施工，滿足攤鋪設計要求。
3D攤鋪控制系統施工實現了數字化、自動化、智能化作業，無需測量放樣和找基準線，對攤鋪面進行實時的三維坐標數據檢測和施工質量進行反饋，減少了人為因素對施工質量的影響，大大提升了攤鋪標準。同時，系統可根據現場攤鋪施工規范和要求，標準匹配施工作業進度，系統施工不受光線影響，可以24小時全天候施工作業。
（五部 劉長清）
